Il modello BIGBANG per il bilancio idrologico a scala nazionale

Il bilancio idrologico, inteso come valutazione quantitativa dei flussi e degli stock naturali nelle diverse forme (liquida, solida, gassosa) in cui si manifesta l’acqua nel suo ciclo sulla terra sia in superficie sia al di sotto di essa, costituisce lo strumento conoscitivo indispensabile all’attività di pianificazione delle risorse idriche.

Gli aspetti quantitativi della risorsa idrica sono complementari a quelli qualitativi, che pure sono di fondamentale importanza per la gestione della risorsa, ed entrambi rilevanti al fine dell’implementazione della Direttiva Quadro Acque 2000/60/CE. Negli ultimi anni il problema di un'efficace, efficiente, equa e sostenibile allocazione della risorsa, che tenga conto molto più che in passato anche delle esigenze ambientali degli ecosistemi a essa legati, ha assunto importanza alla scala globale. Ciò si è tradotto in strategie e indicatori specifici di sostenibilità, considerato che a un’aumentata domanda corrisponde una graduale riduzione della disponibilità e della fruibilità della risorsa, anche per effetto dei cambiamenti climatici.

L'ISPRA, nell'ambito delle sue attività istituzionali relative all'idrologia operativa, ha sviluppato un modello in ambiente GIS, denominata BIGBANG–Bilancio Idrologico GIS BAsed a scala Nazionale su Griglia regolare (Braca et al., 2023, 2022a,b, 2021, 2019, 2018, 2015a,b; Braca e Ducci, 2018; Braca, 2017a) per la stima delle componenti del bilancio idrologico a scala mensile e per il territorio nazionale sulla base dell'equazione:

 P – E =  R + G + ΔV,

che rappresenta le variabili idrologiche "precipitazione totale" (P), "evapotraspirazione reale" (E), "ruscellamento superficiale" (R), "ricarica degli acquiferi" (G) e "immagazzinamento di volumi idrici nel suolo e nella copertura nivale" (ΔV) valutate su un grigliato con risoluzione spaziale di 1 km (Figura 1), nel DATUM ETRS89 proiezione Lambert Azimuthal Equal Area (LAEA). Il grigliato è quello definito dall'EEA–European Environmental Agency (ReferenceGrid2; Figura 2).

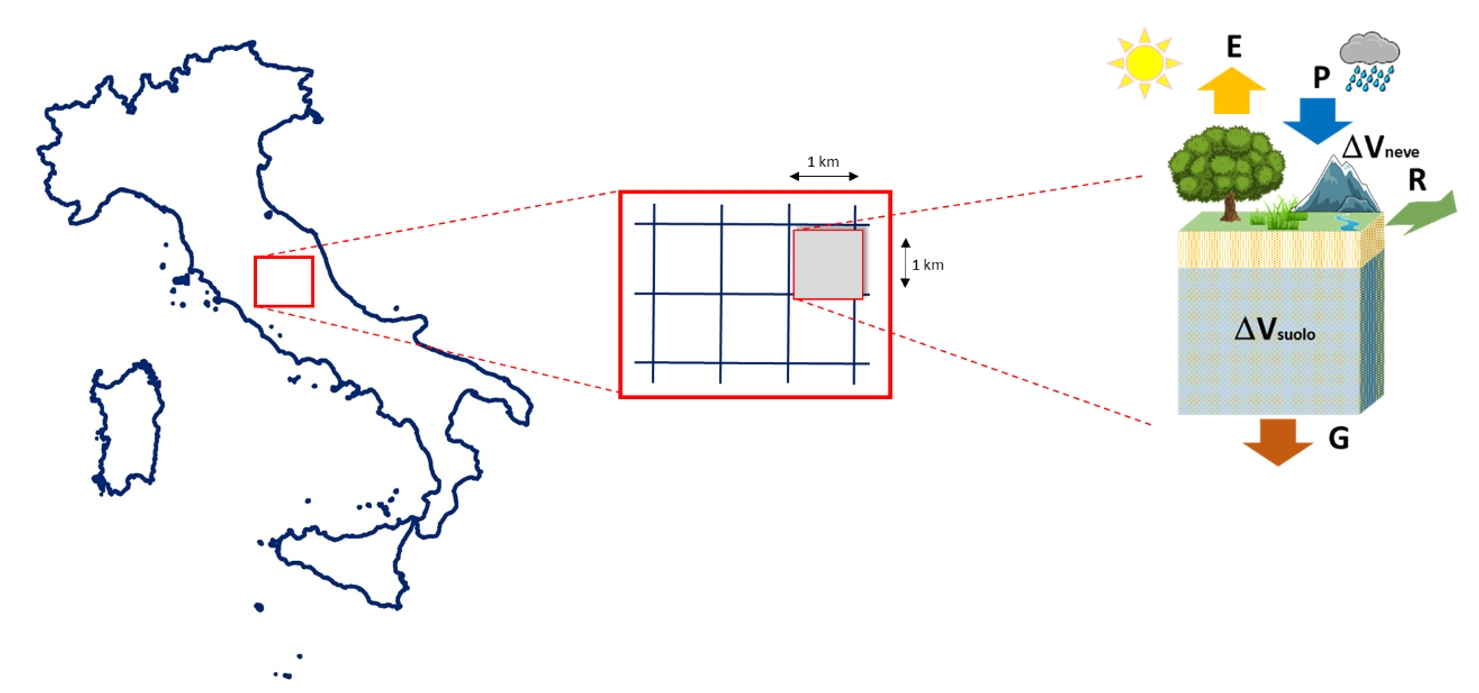

Figura 1. Valutazione su grigliato delle variabili idrologiche.

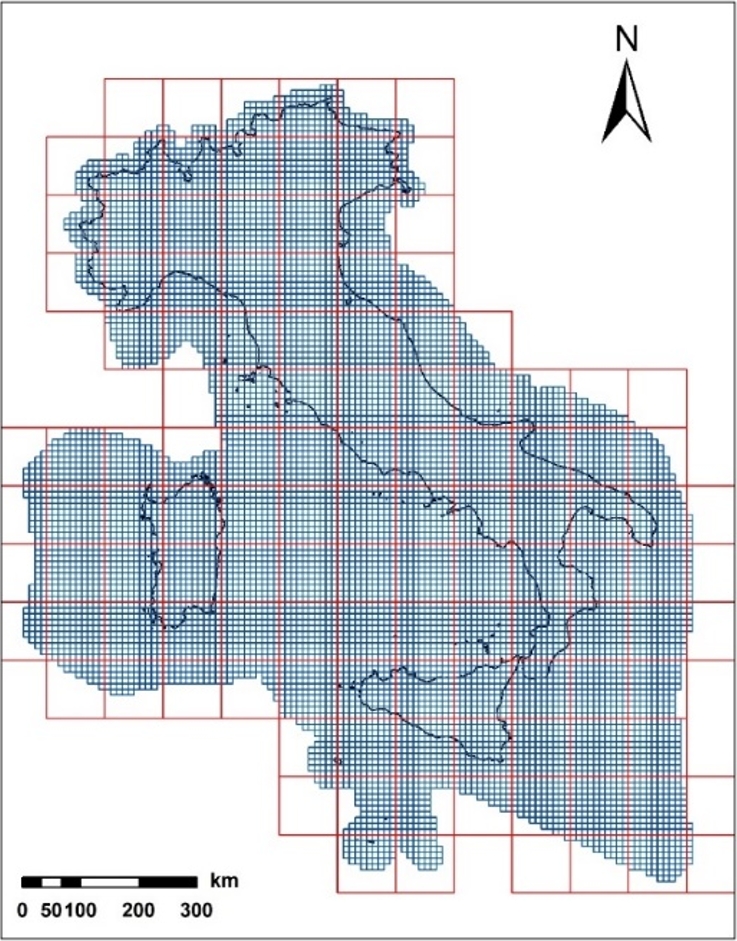

Figura 2. Grigliato dell'EEA utilizzato per il bilancio idrologico con BIGBANG.

Il modello BIGBANG è stato sviluppato secondo i seguenti criteri informatori:

1. automazione in ambiente GIS per sfruttarne le potenzialità grafiche e di analisi;

2. valutazione distribuita dei termini del bilancio idrologico su grigliato;

3. implementazione di schemi consolidati nella letteratura tecnico-scientifica;

4. utilizzo di dati disponibili e facilmente reperibili anche tramite il WEB;

5. aggiornamento facile e continuo in funzione della disponibilità di nuovi dati, di dati aggiornati o del miglioramento delle tecniche di stima, ecc.;

6. possibilità di "ritagliare" su qualunque ambito territoriale (> 100 km²) di riferimento o "unità di bilancio" e "aggregare" a qualunque scala temporale multipla del mese (trimestrale, stagionale, semestrale, annuale, Long-term annual average – LTAA).

Poiché gli schemi di calcolo e i dati di base possono essere modificati, le valutazioni sul bilancio effettuate con BIGBANG sono caratterizzate da un indicatore di versione, attualmente BIGBANG 7.0 (aggiornamento delle stime al 2022), e un metadato.

BIGBANG, sfruttando le capacità del GIS, calcola su base mensile l'equazione di bilancio direttamente sul grigliato (Figura 3).

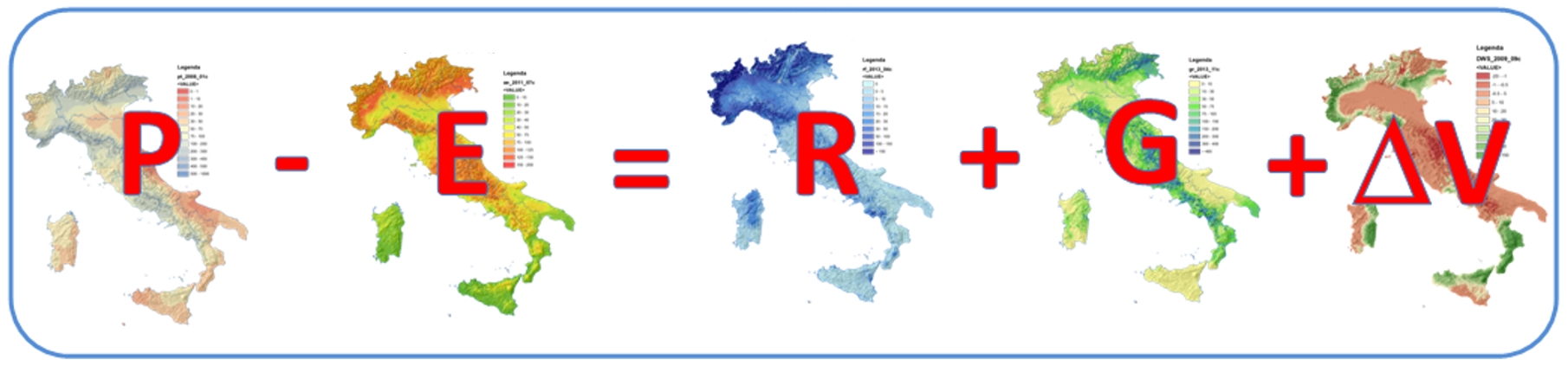

Figura 3. Valutazione su grigliato di ciascuna componente del bilancio idrologico.

L'evapotraspirazione reale è stimata mediante un bilancio del suolo secondo lo schema di Thornthwaite e Mather (1955) in cui si tiene conto del grado di impermeabilizzazione dei suoli aggregando alla scala di 1 km (Figura 4) l'informazione ad alta risoluzione fornita della carta di soil sealing prodotta da ISPRA (Munafò et al., 2013) sulla base degli Imperviousness layer prodotti dall'EU Copernicus Land Monitoring Service.

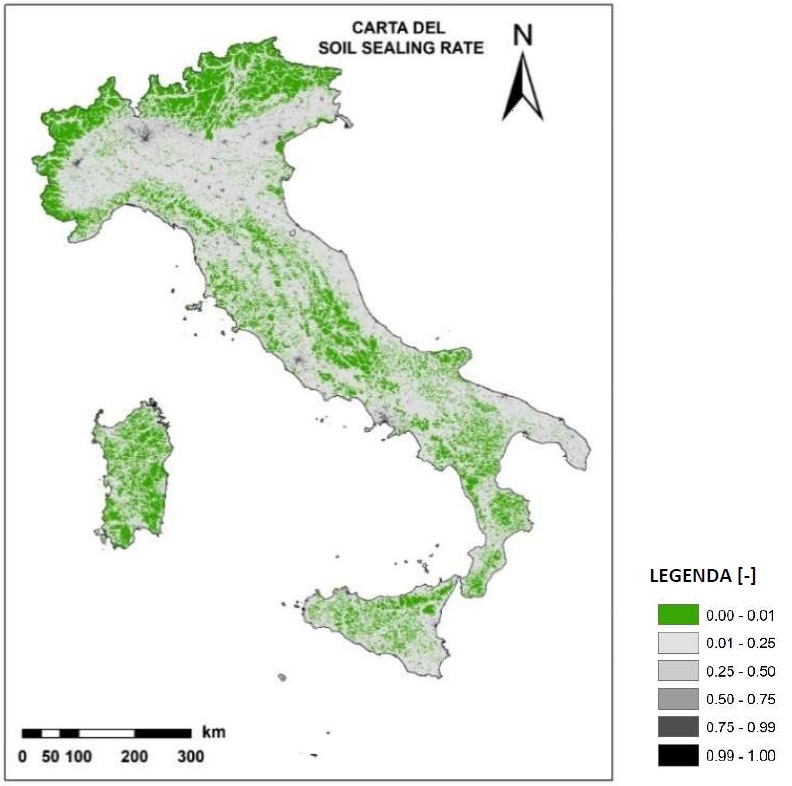

Figura 4. Mappa del grado di impermeabilizzazione dei suoli ISPRA, basata su dati Copernicus, aggregata su grigliato a 1 km.

In Figura 5, Figura 6, Figura 7, Figura 8 e Figura 9 sono riportate alcune delle recenti stime delle componenti del bilancio idrologico ottenute mediante il BIGBANG 7.0, relativamente al territorio nazionale, a scala annuale e a scala mensile. Le stime coprono il periodo 1951–2022, con un focus sugli ultimi 10 anni (2013–2022). Nei grafici a scala annuale sono anche riportata le medie su lungo periodo (LTAA) delle componenti del bilancio. In Figura Figura 10 è riportata la mappa a scala nazionale della precipitazione annua media per il periodo 1951–2022, che è alla base delle valutazioni del BIGBANG ed è calcolata sui dati ufficiali dei servizi idrologici regionali e delle provincie autonome, resposanbili per norma del monitoraggio idro-meteorologico, e sui dati ufficiali storici del soppresso Servizio Idrografico e Mareografico Nazionale (SIMN).

In generale, per ciascuna annualità, sono prodotte a scala mensile le mappe di 17 variabili idrologiche. Oltre alle mappe delle componenti del bilancio, sono presenti, tra le altre, le mappe della precipitazione nevosa e dello scioglimento nivale, le mappe di internal flow, intesa come la differenza tra afflussi ed evapotraspirazione reale, le mappe del deficit tra l'evapotraspirazione potenziale e quella reale, e le mappe del contenuto d'acqua del suolo. In Figura Figura 11 è mostrato il confronto tra la disponibilità annua media di risorsa idrica rinnovabile (il cosiddetto internal flow) calcolata sull'ultimo trentennio climatologico 1991–2020 (pannelo di sinistra) e quella stimata per il 2022, a seguito della grave e persistente siccità che ha colpito l'Italia. Nel 2022, è stata stimata una disponibilità annua media per l'Italia di 62 miliardi di metri cubi, che rappresenta una riduzione di circa il 50% rispetto al valore annuo medio per l'Italia calcolato sul lungo periodo 1951–2022, che ammonta a 133,5 miliardi di metri cubi (Braca et al., 2023; SNPA, 2023).

La disponibilità tramite il BIGBANG di lunghe serie temporali mensili (o pluri-mensili) di grandezze idrologiche offre, inoltre, la possibilità di effettuare valutazioni e analisi ulteriori a scala nazionale o sub-nazionale (e.g., distretti idrografici, compartimenti SII, bacini, punti stazione), incluse le statistiche sui trend delle quantità idrologiche, quali ad esempio l'Indice di Runoff (ossia il rapporto tra il volume annuo del ruscellamento superficiale e il volume annuo di precipitazione), l'Internal flow, entrambi adottati anche per valutare l'impatto dei cambiamenti climatici sul ciclo idrologico (SNPA, 2021), il Bilancio Idro-Climatico, l'Indice di Aridità della FAO-UNEP, e gli indicatori di siccità, quale ad esempio lo SPI–Standardized Precipitation Index o lo SPEI–Standardized Precipitation-Evapotranspiration Index.

Le valutazioni del BIGBANG sono peraltro utilizzati per il popolamento di indicatori a carattere nazionale, previsti anche da organismi sovranazionali, aventi come oggetto le risorse idriche. Tra le attività da ricordare, svolte anche in collaborazione con altre istituzioni, enti e società, ci sono:

• il popolamento della banca dati europea WISE – Water quantity (dati Renewable Freshwater Resources) per il reporting WISE-SoE dell'EEA previsto dal Regolamento n. 401/2009/CE (EIONET Data Flow);
• il popolamento della banca dati OECD/Eurostat (Table 1) ai fini del OECD/Eurostat Joint Questionnaire on Inland Waters in collaborazione con l’Istat;
• il popolamento della banca dati degli indicatori di impatto dei cambiamenti climatici, per il settore di impatto “Risorse idriche” della Piattaforma Nazionale sull’Adattamento ai Cambiamenti Climatici promossa dal Ministero della Transizione Ecologica (MiTE, ex MATTM);
• l’azione pilota in collaborazione con la FAO per la valutazione a scala nazionale e di distretto idrografico dell’indicatore SDG 6.4.2 Level of Water Stress: freshwater withdrawal as a proportion of available freshwater resources e il confronto con le stime effettuate per l’Italia con la modellistica a scala globale (FAO, ISPRA & Istat, 2023);
• la stima della risorsa idrica e le sue proiezioni future, sulla base degli scenari di cambiamenti climatici, per valutazioni dell'uso della risorsa per la producibilità idroelettrica, oggetto dell'accordo di collaborazione con la società Ricerca sul Sistema Energetico – RSE S.p.A;
• la valutazione del Bilancio idrologico e idrico annuale di riferimento nazionale in collaborazione con l’Istat;
• la valutazione a scala nazionale e distrettuale, insieme all'Istat, dell’indicatore di pressione sulla risorsa idrica e di scarsità idrica Water Exploitation Index Plus – WEI+ (Faergemann, 2012; Mariani et al., 2018), anche in ottemperanza a quanto richiesto dal Reporting della Direttiva Quadro Acque 2000/60/CE, nell'ambito dell'apposito gruppo di lavoro, coordinato da ISPRA, del Comitato Tecnico di coordinamento degli Osservatori distrettuali permanenti per gli utilizzi idrici, e a supporto dell'iniziativa dell’European Environment Agency volta ad aggiornare le condizioni di scarsità idrica in Europa;
• la valutazione degli indicatori di pericolo di siccità in Italia nel reporting nazionale 2022 per l’attuazione della Convenzione delle Nazioni Unite per la lotta alla desertificazione – UNCCD;
• Report tematici e ambientali (e.g., Annuario dei Dati Ambientali di ISPRA, Consumo di suolo, servizi ecosistemici).

Il modello BIGBANG può essere anche adottato per valutare le variazioni della risorsa idrica naturale (internal flow) in Italia, o in determinati bacini, in simulazioni di scenari di consumo/ripristino di suolo (Comitato Capitale Naturale, 2021) o sotto i vari scenari di cambiamento climatico definiti dall'IPCC – Intergovernmental Panel on Climate Change (Braca et al., 2021, 2019, 2018; Mariani et al., 2018; Braca, 2017b). Una approfondimento di quest'ultima tematica è disponibile qui.

I risultati del modello BIGBANG sono stati presentati in diverse occasioni, sia in ambito di ricerca che di servizio. Tra queste ultime, si segnala in particolare l'intervento "Lo stato delle acque. Il bilancio idrologico e idrico nazionale 2017" tenutosi in occasione della conferenza "Acque d'Italia – Conferenza nazionale sulle acque", organizzata dalla Struttura di missione contro il dissesto Idrogeologico e per lo sviluppo delle infrastrutture idriche della Presidenza del Consiglio dei Ministri il 22 marzo 2017 nell'Aula dei Gruppi Parlamentari della Camera dei Deputati in Roma, e l'intervento "Il bilancio idrologico nazionale e il monitoraggio delle portate" tenutosi in occasione della "Giornata informativa sulla gestione della risorsa distrettuale" organizzata presso il Ministero dell'Ambiente e della Tutela del Territorio e del Mare nell'ambito del Progetto CReIAMO PA (PON Governance e Capacità Istituzionale 2014–2020), in collaborazione con l'Autorità di Bacino Distrettuale dell'Appennino Centrale.

Le stime del modello BIGBANG sono state, inoltre, utilizzate per l'analisi della siccità in Italia nel 2017, così come riportato nella pubblicazione UTILITALIA "Note tecniche su crisi idriche, siccità e servizio idrico integrato", presentata durante il "Festival dell'Acqua di Venezia", 10–11 ottobre 2019, durante la sessione "Gestione delle emergenze nel servizio idrico", e anche in occasione del Rapporto ISPRA "Analisi e valutazione dello stato ambientale del Lago di Bracciano riferito all’estate 2017", redatto su richiesta del MATTM per una attività conoscitiva volta a valutare eventuali effetti della siccità sullo stato ambientale del Lago di Bracciano.

Inoltre, il BIGBANG è stato oggetto del Workshop "Il Bilancio idrologico nazionale. Valutazione delle sue componenti mediante il modello BIGBANG", organizzato da ISPRA e tenutosi in streaming il 18 marzo 2021, durante il quale è stata presentata l’attuale formulazione del modello e le stime fornite per le variabili idrologiche a scala mensile nel periodo compreso tra il 1951 e il 2019. L'evento è stato anche occasione per inquadrare la problematica della valutazione del bilancio idrologico nel contesto nazionale, europeo e internazionale, nonché in quello storico a cinquant’anni dalla I Conferenza Nazionale delle Acque, tenutasi dal dicembre 1968 al luglio 1971. Nell’ambito del Workshop è stato anche presentato il Rapporto ISPRA sul bilancio idrologico (Braca et al., 2021) nel quale sono descritte le metodologie applicate alla valutazione delle componenti del bilancio e presentate le statistiche nazionali relative al periodo 1951–2019.

A partire dal suo iniziale sviluppo, il modello BIGBANG è stato oggetto di una continua attività di aggiornamento e miglioramento dei codici utilizzati, oltre che di ampliamento della base dati e delle carte tematiche utilizzati nelle valutazioni del bilancio idrologico. Tale attività continuerà anche nei prossimi anni in quanto è prevista sia nell'ambito di una specifica linea di azione, denominata "Progetto Bilancio Idrologico Nazionale", nel Piano Operativo Ambiente FSC 2014‐2020 promosso dal MiTE, sia nel corso dell’Azione di Accompagnamento del Piano Mirror Copernicus per la Space Economy Nazionale, promossa dal Ministero dello Sviluppo Economico (MISE).

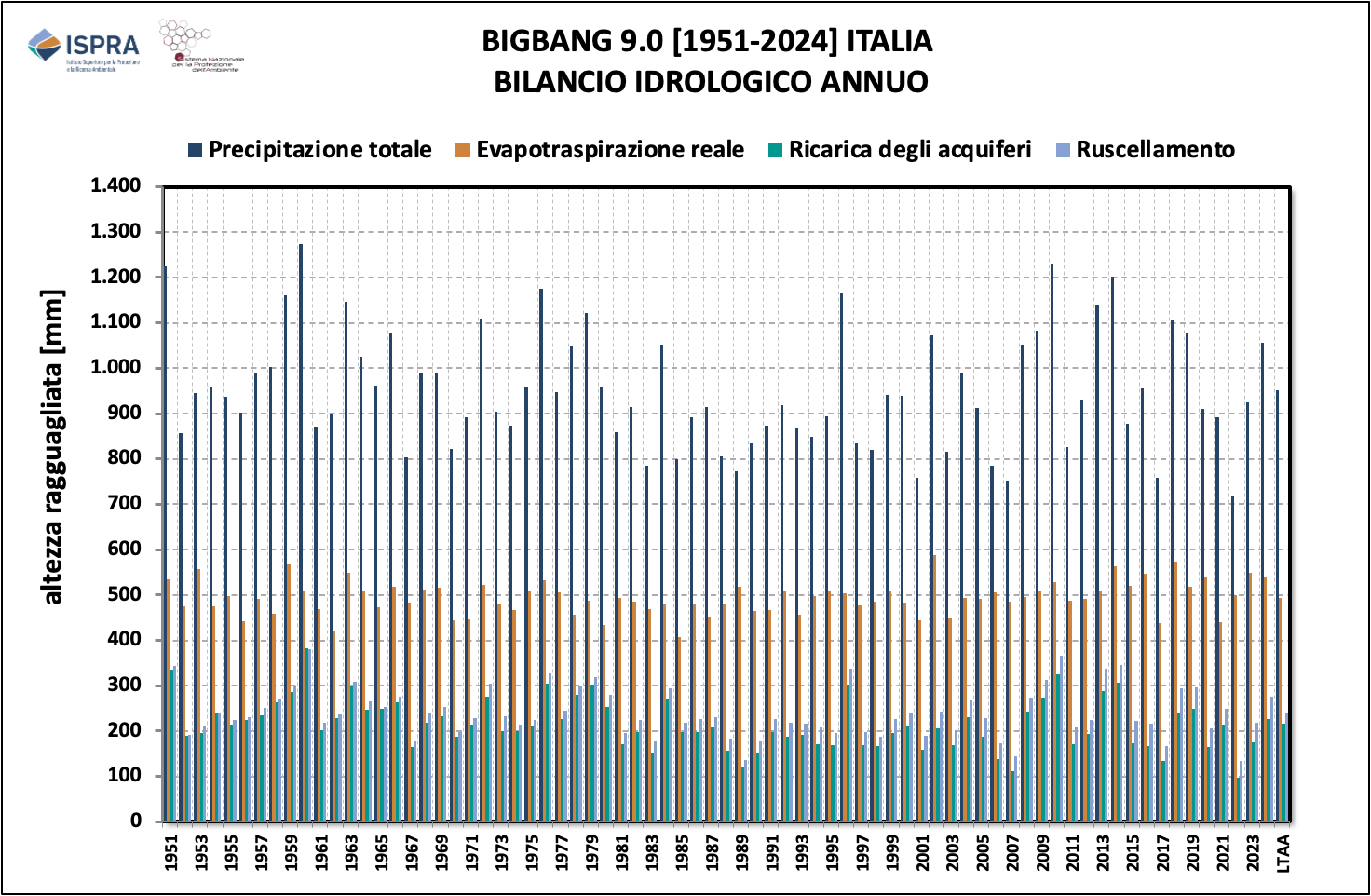

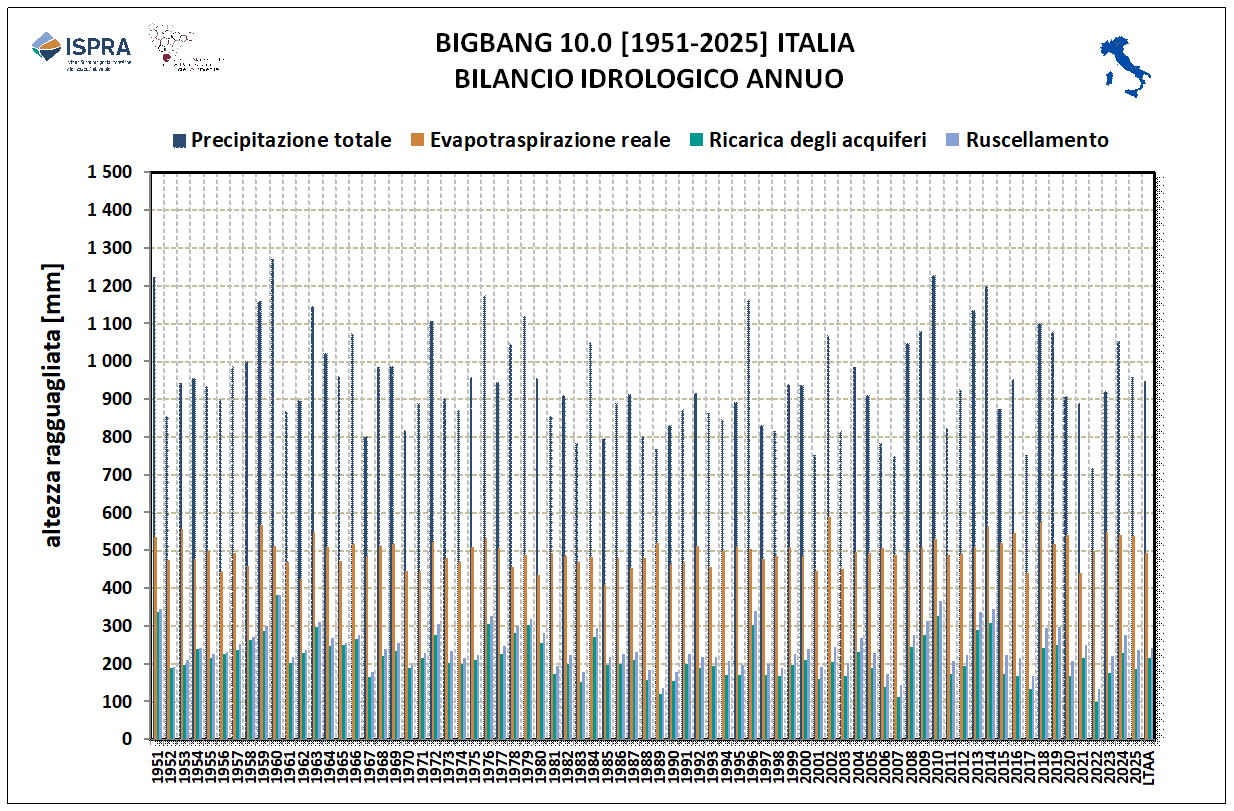

Figura 5. Bilancio idrologico nazionale su scala annuale per il periodo 1951–2022, con indicazione della LTAA per le quattro componenti del bilancio. Fonte: ISPRA, stime BIGBANG 7.0.

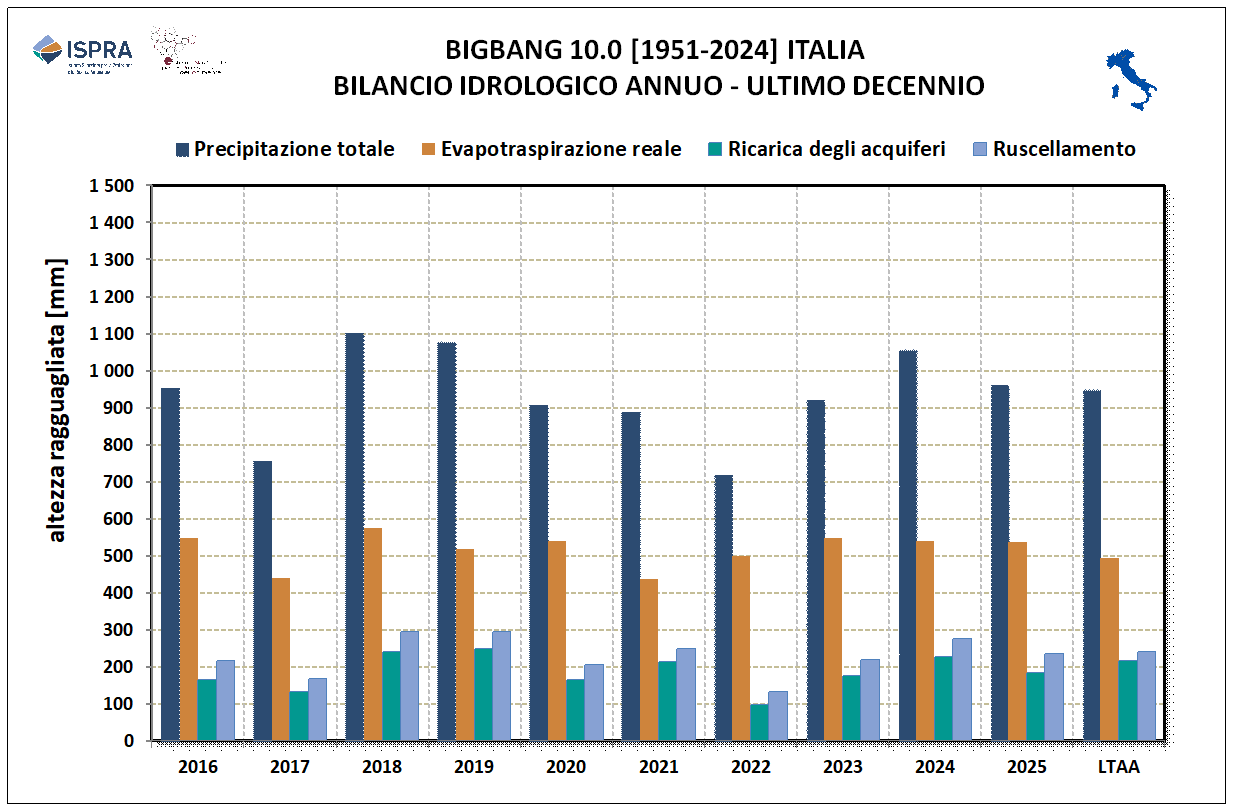

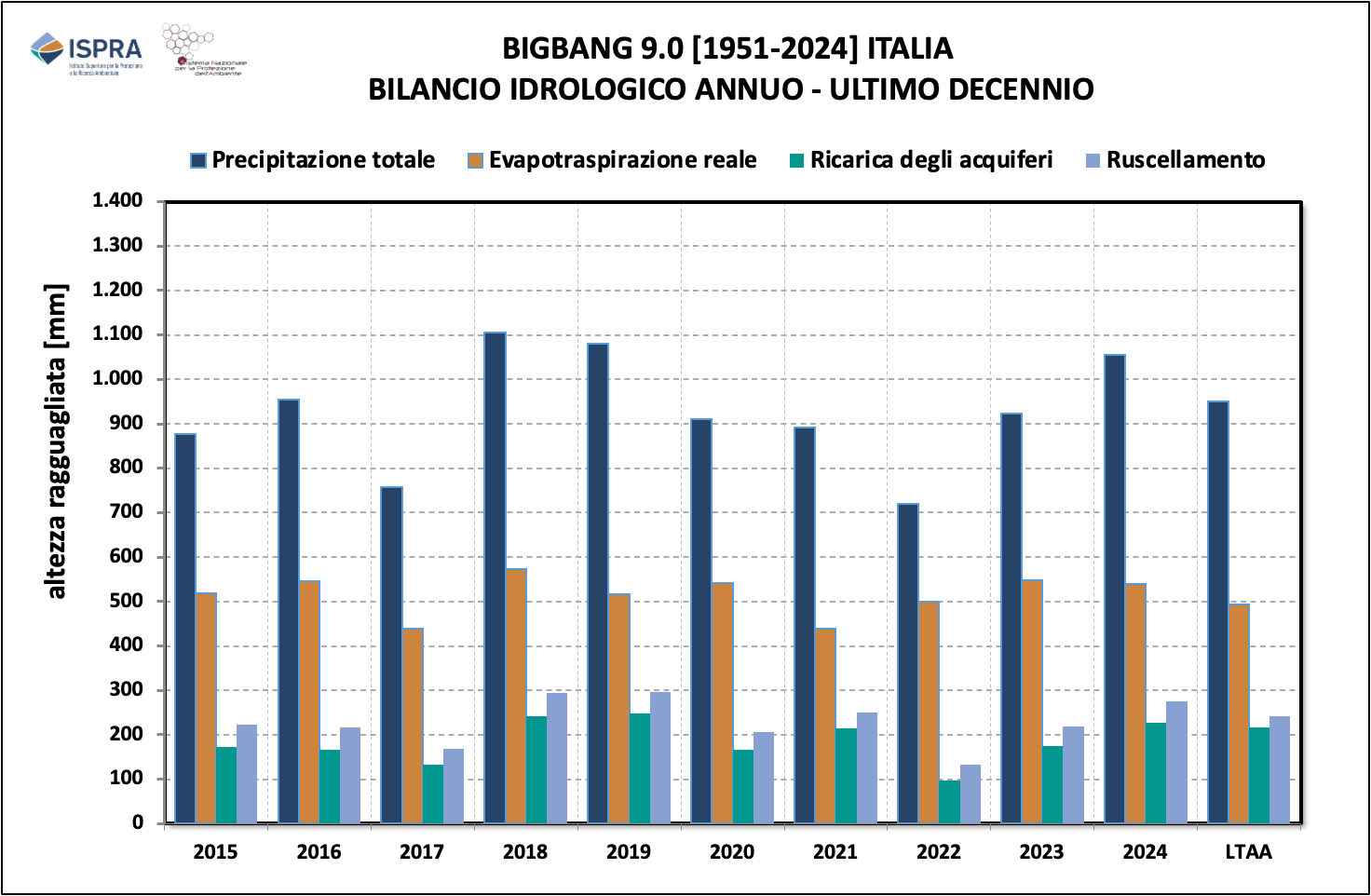

Figura 6. come in Figura 5, ma per l'ultimo decennio 2013–2022. Fonte: ISPRA, stime BIGBANG 7.0.

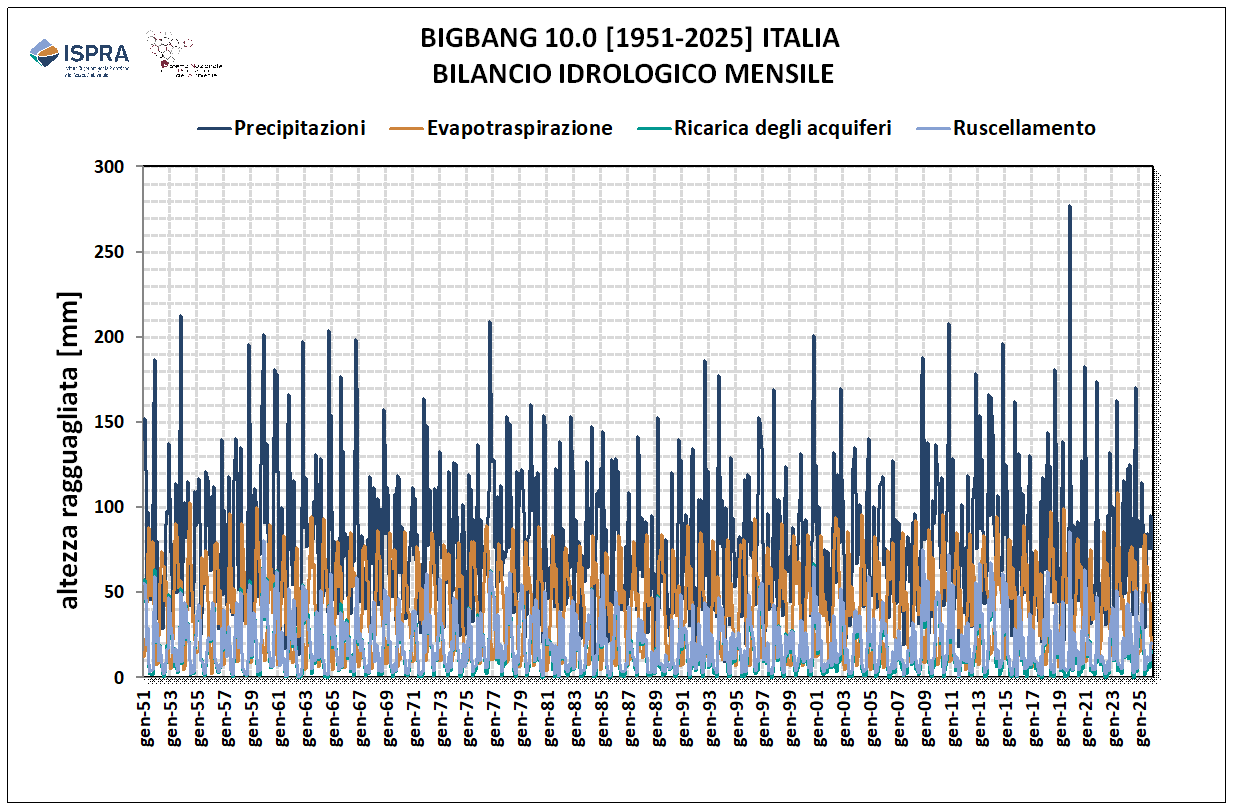

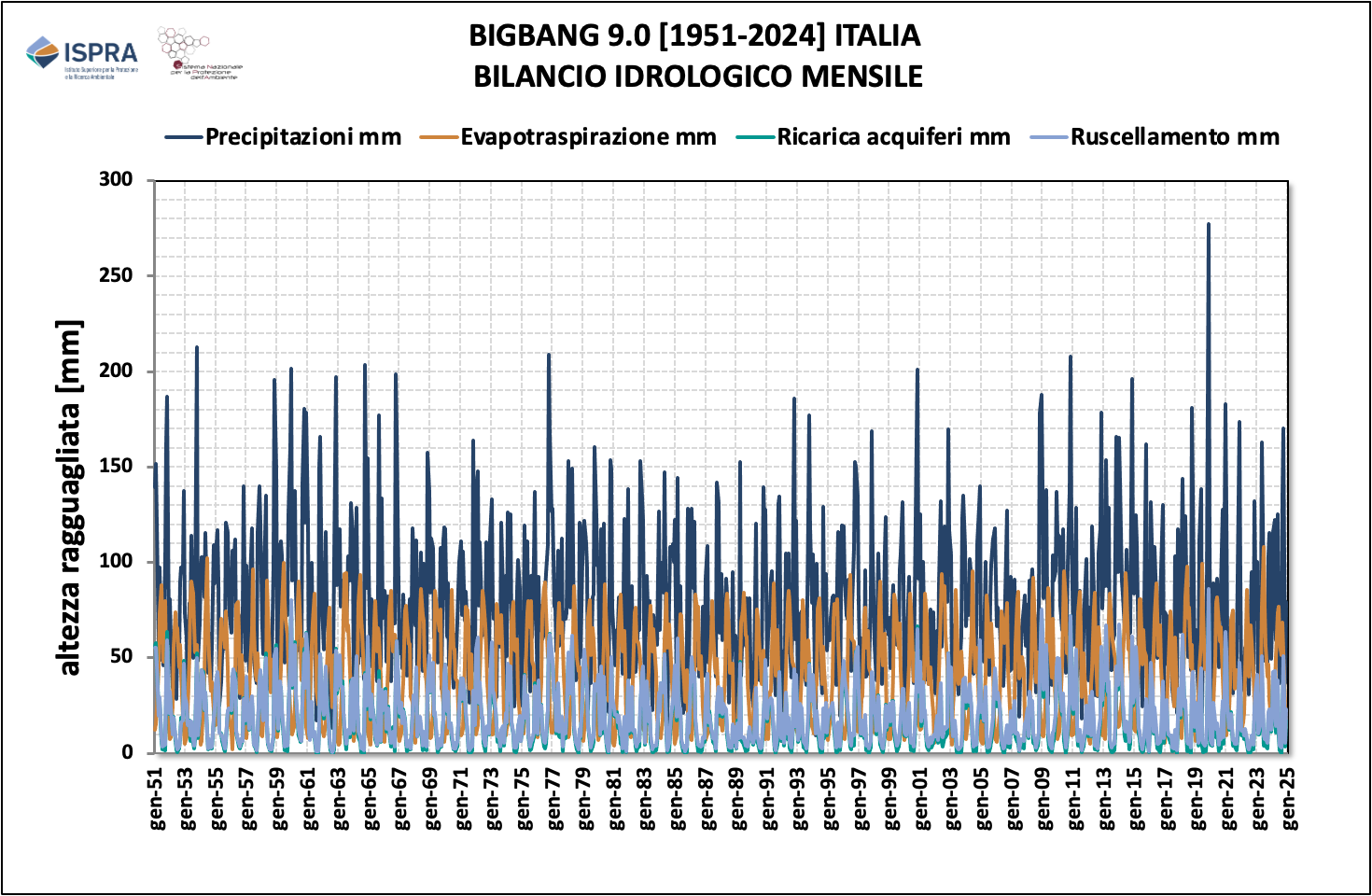

Figura 7. Bilancio idrologico nazionale su scala mensile per il periodo 1951–2022. Fonte: ISPRA, stime BIGBANG 7.0.

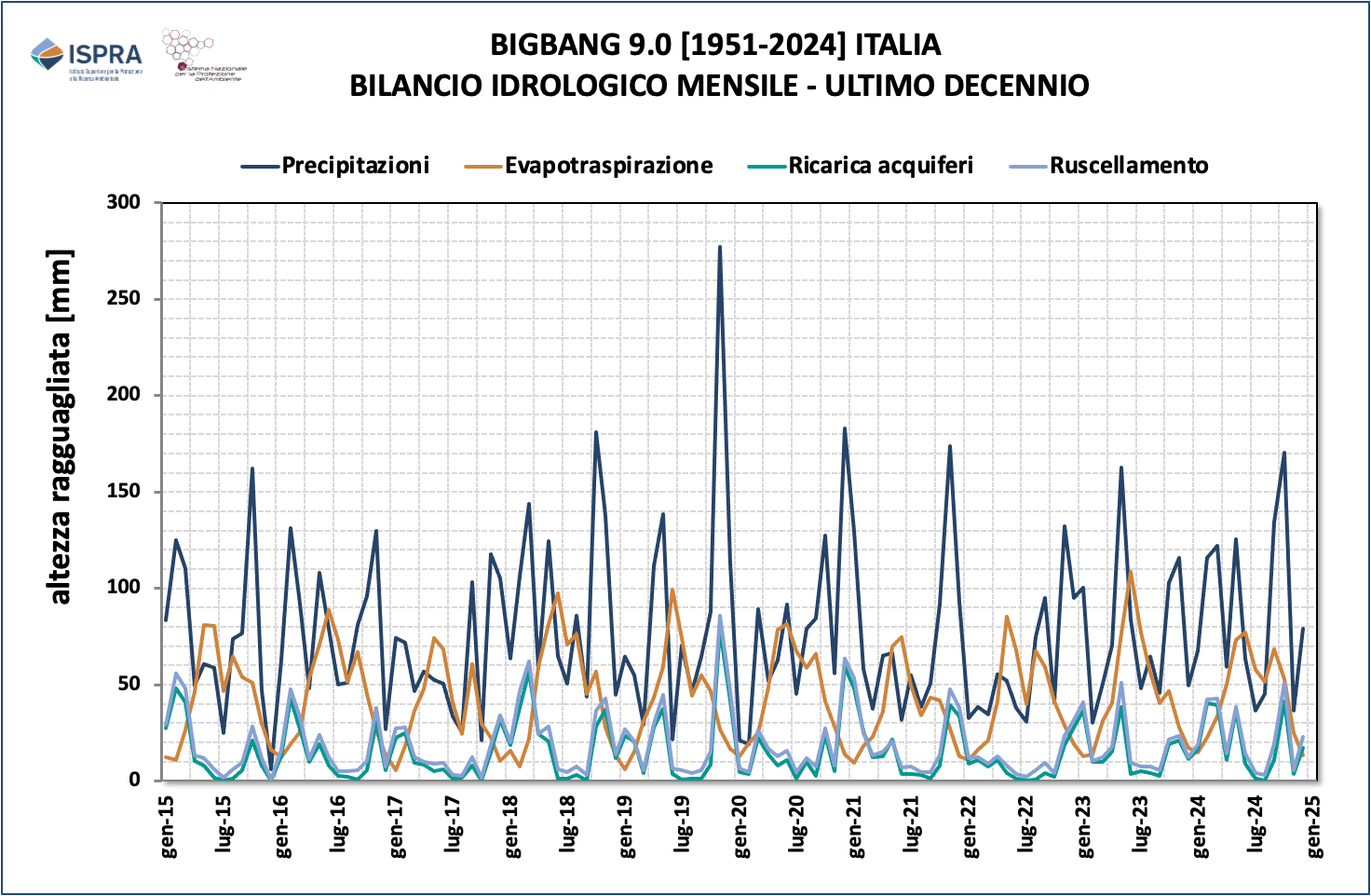

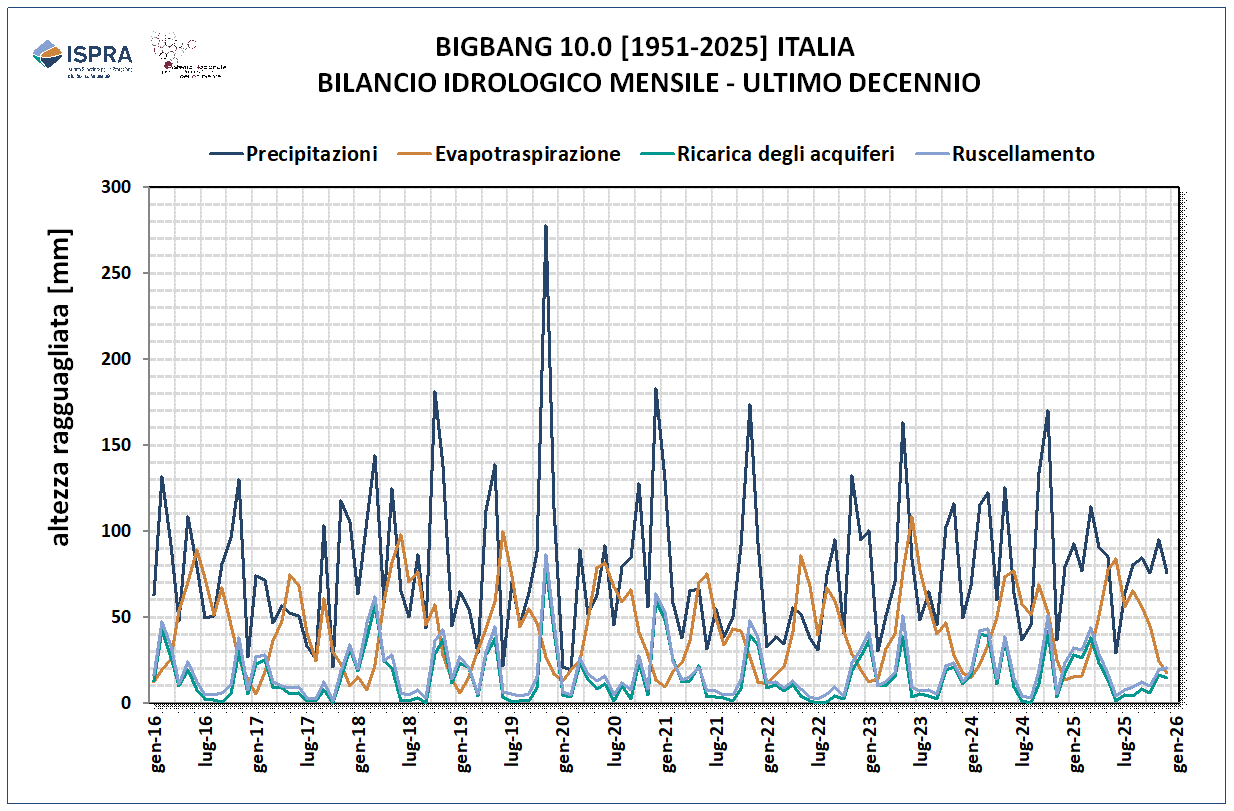

Figura 8. come in Figura 7, ma per l'ultimo decennio 2013–2022. Fonte: ISPRA, stime BIGBANG 7.0.

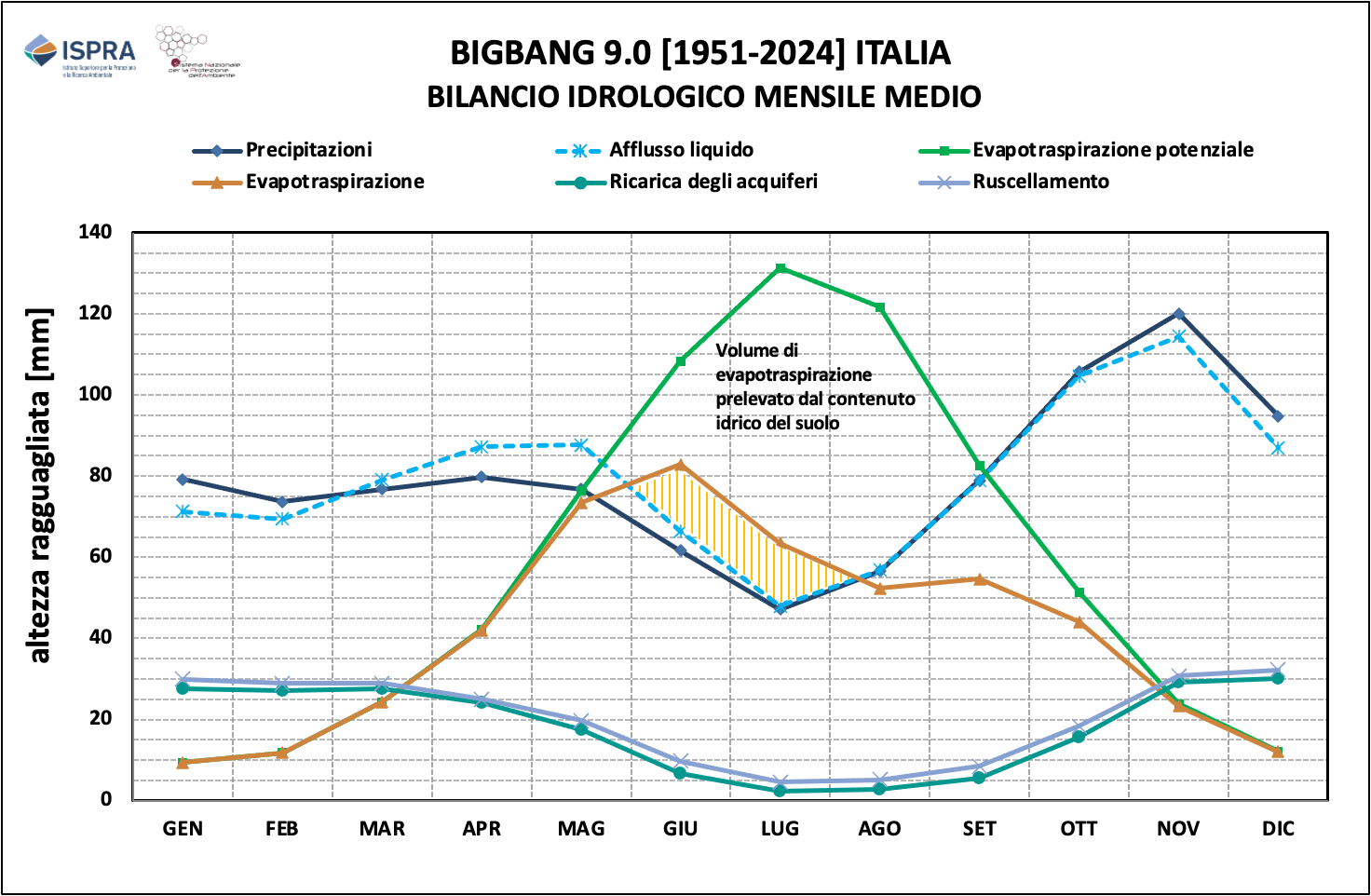

Figura 9. Bilancio idrologico mensile medio su scala nazionale, relativo al periodo 1951–2022. Fonte: ISPRA, stime BIGBANG 7.0.

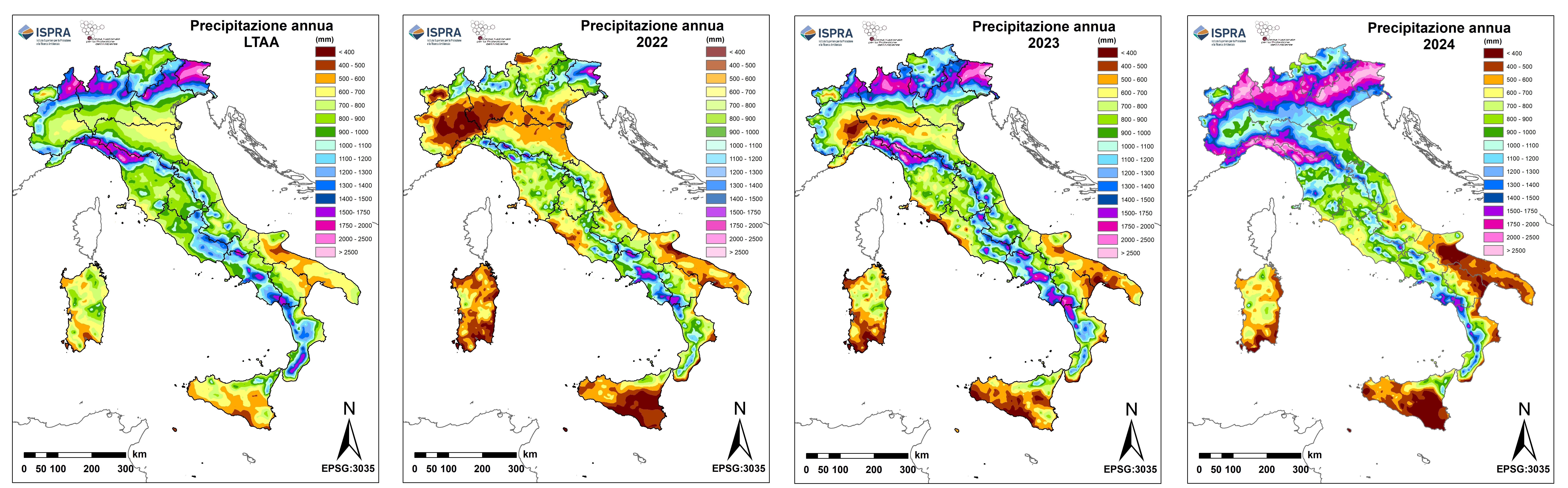

Figura 10. Precipitazione annua media, relativa al periodo 1951–2022. Fonte: ISPRA, su dati ufficiali dei servizi idrologici regionali e delle provincie autonome e del soppresso SIMN.

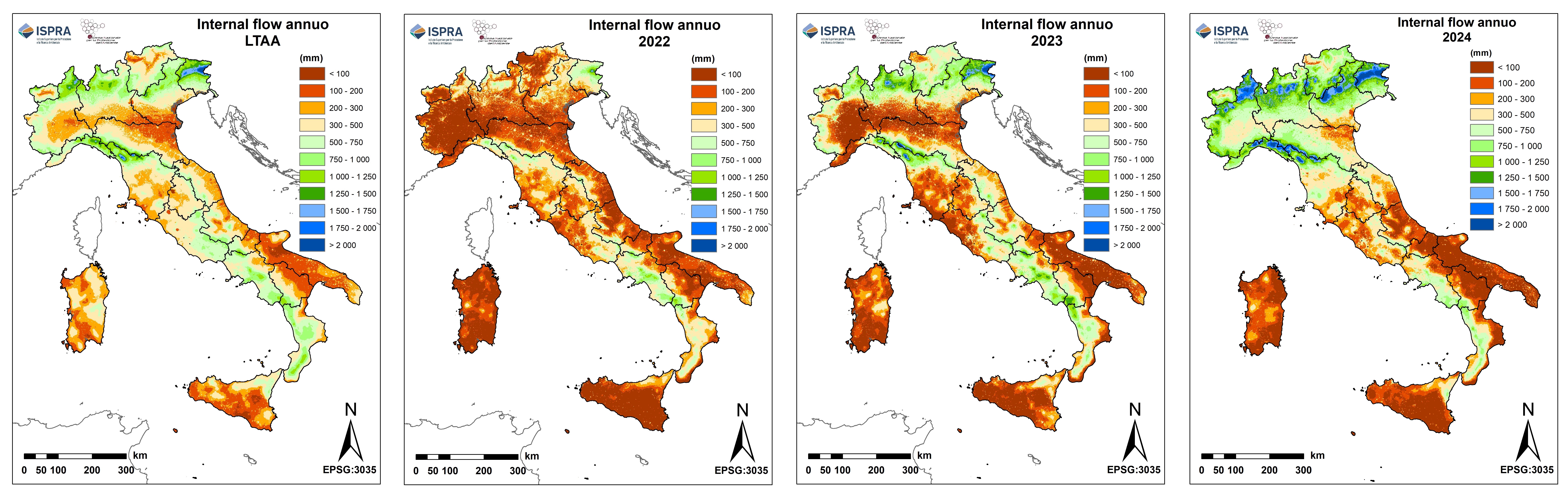

Figura 11. Disponibilità di risorsa idrica rinnovabile (internal flow) annua media relativa al periodo 1991–2020 (pannello di sinistra) vs. disponibilità di risorsa idrica rinnovabile per il 2022 (pannello di destra). Fonte: ISPRA, stime BIGBANG 7.0.

Bibliografia

Braca, G., Mariani, S., Lastoria, B., Piva, F., Archi, F., Botto, A., Casaioli, M., Forte, T., Marchetti, G., Peruzzi, C., Tropeano, R., Vendetti, C., e Bussettini, M., 2023: Bilancio idrologico nazionale: focus su siccità e disponibilità naturale della risorsa idrica rinnovabile. Aggiornamento al 2022. Rapporti n. 388/2023, ISPRA, Roma.

Braca, G., Bussettini, M., Gafà, R.M., Monti, G.M., Martarelli, L., Silvi, A., and La Vigna, F., 2022a: The Nationwide Water Budget Estimation in the light of the New Permeability Map of Italy. Acque Sotterranee–Italian Journal of Groundwater, 11(3), 31–39. DOI:https://doi.org/10.7343/as-2022-575.

Braca, G., Bussettini, M., Lastoria, B., Mariani, S., e Piva, F., 2022b: Il modello di bilancio idrologico nazionale BIGBANG: sviluppo e applicazioni operative. La disponibilità della risorsa idrica naturale in Italia dal 1951 al 2020 / The BIGBANG National Water Balance Model: Development and Operational Applications. The Availability of Renewable Freshwater Resources in Italy from 1951 to 2020. L’Acqua, 2/2022.

Braca, G., Bussettini, M., Lastoria, B., Mariani, S., e Piva, F., 2021: Il Bilancio Idrologico Gis BAsed a scala Nazionale su Griglia regolare – BIGBANG: metodologia e stime. Rapporto sulla disponibilità naturale della risorsa idrica. Rapporti n. 339/21, ISPRA, Roma.

Braca, G., Bussettini, M., Ducci, D., Lastoria, B. and Mariani, S., 2019: Evaluation of national and regional groundwater resources under climate change scenarios using a GIS-based water budget procedure. Rend. Fis. Acc. Lincei, 30(1), 109–123. DOI:10.1007/s12210-018-00757-6.

Braca, G., Bussettini, M., Ducci, D., Lastoria, B., and Mariani, S., 2018: Evaluation of national and regional groundwater resources under climate change scenarios using a GIS-based water budget procedure. Comunicazione al convegno "La Previsione Idrogeologica Sulla Risorsa Acqua – XVIII Giornata Mondiale dell'Acqua", Accademia Nazionale dei Lincei, 22 marzo 2018, Roma.

Braca, G., and Ducci, D., 2018: Development of a GIS Based Procedure (BIGBANG 1.0) for Evaluating Groundwater Balances at National Scale and Comparison with Groundwater Resources Evaluation at Local Scale. In Groundwater and Global Change in the Western Mediterranean Area, Calvache, M.L., Duque, C., Pulido-Velazquez, D. (Eds.), Springer, January 2018. DOI:10.1007/978-3-319-69356-9_7.

Braca, G., Bussettini, M., Lastoria, B., Mariani, S., e Percopo, C., 2015a: Bilancio Idrologico Gis BAsed a scala Nazionale su Griglia regolare (BIGBANG). Presentazione a Workshop tematico "Bilanci Idrologici e Idrici", Roma, 09 dicembre 2015.

Braca, G., Bussettini, M., Lastoria, B., Mariani, S., e Percopo, C., 2015b: Bilancio Idrologico Gis BAsed a scala Nazionale su Griglia regolare (BIGBANG). Sessione Poster Convegno "Le Giornate dell'Idrologia 2015", Perugia, Sala dei Notari, Palazzo dei Priori, 06–08 ottobre 2015 (Programma).

Braca, G., 2017a: Procedura ISPRA per la Stima della Disponibilità della Risorsa Idrica Naturale e Rete di Monitoraggio. Appendice 1 in 3° Rapporto Generale sulle Acque: Obiettivo 2030. Utilitatis, Roma.

Braca, G., 2017b: La Disponibilità della Risorsa Idrica Naturale e suoi Trend. In 3° Rapporto Generale sulle Acque: Obiettivo 2030. Utilitatis, Roma.

Comitato Capitale Naturale, 2021: Quarto Rapporto sullo Stato del Capitale Naturale in Italia. Roma.

FAO, ISPRA & Istat, 2023: A disaggregation of indicator 6.4.2 "Level of water stress: freshwater withdrawal as a proportion of available freshwater resources" at river basin district level in Italy. SDG 6.4 Monitoring Sustainable Use of Water Resources Papers. Rome, FAO. https://doi.org/10.4060/cc5037en.

Faergemann, H., 2012: Update on Water Scarcity and Droughts indicator development. In EC Expert Group on Water Scarcity & Droughts. European Environment Agency: Brussels, Belgium, pp. 1–23.

Mariani, S., Braca, G., Romano, E., Lastoria, B., e Bussettini, M., 2018: Linee Guida sugli indicatori di siccità e scarsità idrica da utilizzare nelle attività degli Osservatori permanenti per gli utilizzi idrici. Pubblicazione nell'ambito del progetto CReIAMO PA, 66pp.

Munafò, M., Salvati, L., and Zitti M., 2013: Estimating Soil Sealing Rate at National Level – Italy as a Case Study. Ecological Indicators, 26, 137–140.

SNPA, 2023: Il clima in Italia nel 2022. Report n. 36/2023, SNPA, Roma.

SNPA, 2021: Rapporto sugli indicatori di impatto dei cambiamenti climatici. Edizione 2021. Report n. 21/2021, SNPA, Roma.

Thornthwaite, C.W., and Mather, J.R., 1955: The water balance. Laboratory of Climatology, 8, Centerton NJ.
